뜸쑥CN2610-16 16- 포트 rs -232 듀얼 란의 중복성이있는 이더넷 터미널 서버
소개
특징 그리고 이익
- 쉬운 IP 주소 구성을위한 LCD 패널 (광범위한 범위 모델 제외)
- 두 개의 독립적 인 MAC 주소와 IP 주소가있는 듀얼 란 카드
- 두 LAN이 모두 활성화 될 때 사용 가능한 중복 COM 기능
- 듀얼 호스트 중복성을 사용하여 시스템에 백업 PC를 추가 할 수 있습니다.
- 듀얼 AC-Power 입력 (AC 모델의 경우)
- Windows, Linux 및 MacOS 용 Real Com 및 TTY 드라이버
- 범용 고전압 범위 : 100 ~ 240 Vac 또는 88 ~ 300 VDC
중복성은 산업 네트워크의 중요한 문제이며 장비 또는 소프트웨어 고장이 발생할 때 대체 네트워크 경로를 제공하기 위해 다양한 유형의 솔루션이 개발되었습니다. "Watchdog"하드웨어는 중복 하드웨어를 사용하기 위해 설치되며 "토큰"- 스위칭 소프트웨어 메커니즘이 적용됩니다. CN2600 터미널 서버는 내장 된 듀얼 란 포트를 사용하여 응용 프로그램을 중단되지 않은 상태로 유지하는 "중복 COM"모드를 구현합니다.
듀얼 란 중복성
CN2600에는 별도의 LAN 네트워크에 연결할 수있는 두 개의 별도 LAN 포트가 있습니다. 듀얼 란의 중복성에는 PC 호스트를 CN2600과 연결하기 위해 두 개의 개별 물리적 네트워크를 설정하는 것이 포함됩니다 (PC 호스트에는 두 개의 LAN 카드가 필요합니다). 하나의 연결이 실패하면 PC 호스트는 여전히 대체 LAN 연결을 통해 직렬 장치와 통신 할 수 있습니다.
많은 com
Moxa는 네트워크 중복성을위한 대체 솔루션을 제공하는 사용하기 쉬운 응용 프로그램 인 "Redundant Com"을 제공합니다. CN2600이 연결된 장치로부터 데이터 패킷을 수신하면 두 개의 동일한 데이터 패킷이 두 개의 독립적 인 LAN 연결을 통해 전송되어 하나의 LAN 연결을 사용할 수 없으면 데이터 패킷 손실을 방지합니다. CN2600 소프트웨어는 중복 데이터 패킷을 자동으로 폐기하도록 프로그래밍됩니다.
이중 호스트 중복성
CN2600의 듀얼 랜 카드는 "듀얼 호스트"중복성을 설정하는 데 사용될 수도 있습니다. 이 경우 네트워크 (그림의 Lan A 및 Lan B)는 두 개의 다른 호스트에 연결됩니다. 두 호스트 중 하나가 예기치 않게 종료되는 경우, 다른 호스트는 여전히 CN2600에 연결된 직렬 장치와 통신 할 수 있습니다.

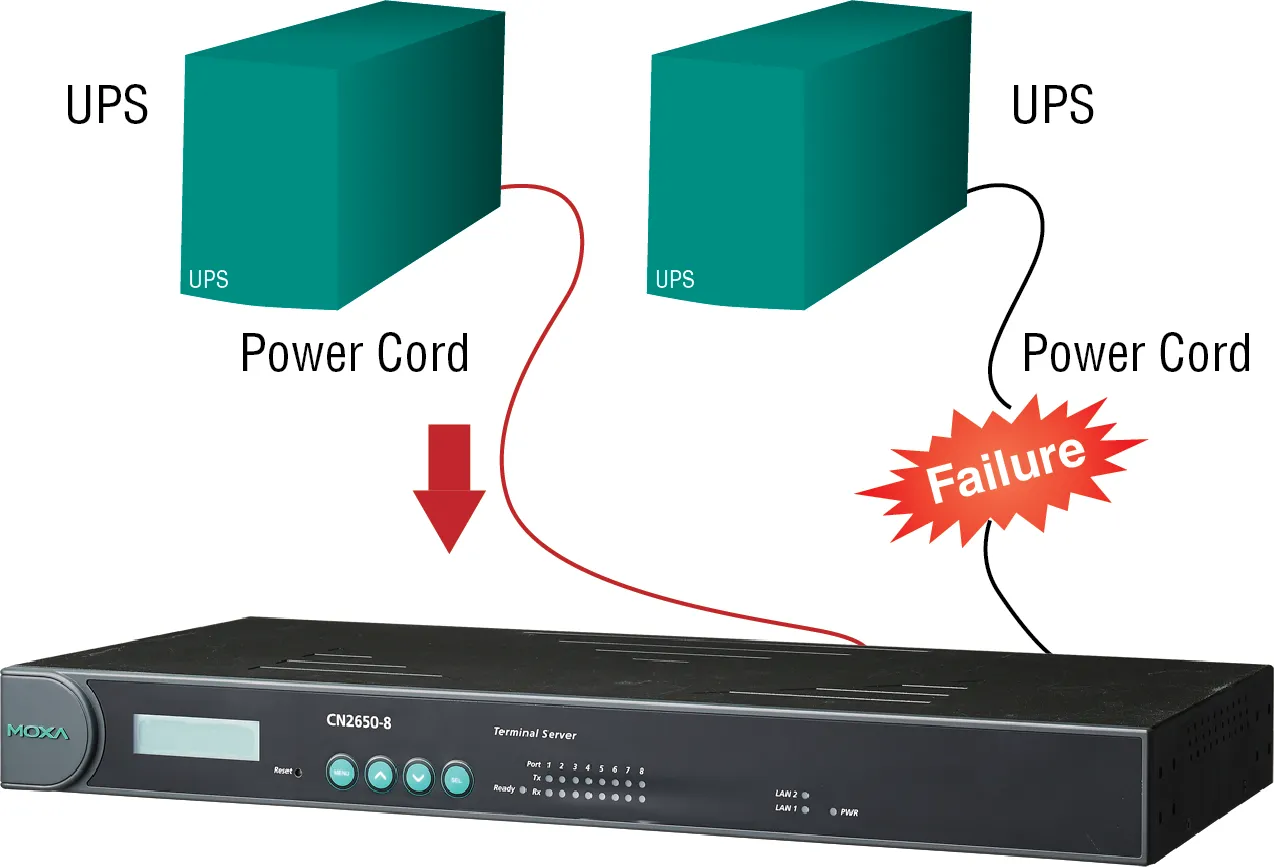

이중 -AC 모델 지원
이중 전력 중복성은 두 개의 전력 입력과 중복 내부 전원 공급 장치를 사용하여 전력 회로 고장이 발생하는 경우에도 CN2600의 모든 기능을 사용할 수 있도록합니다.
모습
 |
명세서
이더넷 인터페이스
|
10/100baset (x) 포트 (RJ45 커넥터) |
2 |
|
자기 격리 보호 |
1.5 kV (내장) |
이더넷 소프트웨어 특징
|
구성 옵션 |
CN 2610-8/cn 2610-16 : 직렬 콘솔, 텔넷 콘솔, Windows 유틸리티, 장치 검색 유틸리티 (DSU) CN 2650-8/cn 2650-16/cn 2600-2 AC 모델 : 직렬 콘솔, 텔넷 콘솔, Windows 유틸리티, 장치 검색 유틸리티 (DSU), 웹 콘솔 (HTTP/HTTPS) |
|
관리 |
ARP, BOOTP, DDNS, DHCP 클라이언트, DNS, HTTP, IPv4, SMTP, SNMPV1/V2C/V3, TCP/IP, TELNET, UDP, ICMP, SLIP |
|
mib |
MIB-II |
|
보안 |
HTTPS/SSL, RADIUS, SSH, PAP, Chap |
|
유니 캐스트 라우팅 |
RIPV1/V2, 정적 경로 |
|
창 진짜 com 드라이버 |
Windows 95/98/me/nt/2 0 0 0, Windows XP/2003/Vista/2008/7/8/8.1/10 (x 86/x64), Windows 2008 R2/2012 R2/2016/2019 (x64), Windows Imbedded CE 5.0/6.0, XP XP XP. |
|
리눅스 진짜 TTY 드라이버 |
커널 버전 : 2.4.x, 2.6.x, 3.x, 4.x 및 5.x |
|
결정된 TTY 드라이버 |
SCO UNIX, SCO OpenServer, Unixware 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, Aix 5. X, HP-UX 11I, Mac OS X |
|
기계적 인조 인간 API |
Android 3.1.x 이상 |
보안 기능
|
입증 |
로컬 데이터베이스 (비밀번호 만) 반경 |
|
암호화 |
https, aes -128, aes -256, hmac, rsa -1024, sha -1 |
|
보안 프로토콜 |
SNMPV3 SSHV2 |
연속물 인터페이스
|
커넥터 |
CN2610/CN2650 모델 : 8- 핀 RJ45 CN2650I 모델 : DB9 MALE |
|
아니요. ~의 포트 |
CN 2600-8 모델 : 8 CN 2600-16 모델 : 16 |
|
연속물 표준 |
CN2610 모델 : RS -232 CN2650 모델 : RS -232/422/485 |
|
작업 모드 |
실제 COM 모드, TCP 서버 모드, TCP 클라이언트 모드, UDP 모드, RFC2217 모드, 터미널 모드, 리버스 텔넷 모드, PPP 모드, DRDAS 모드, 중복 COM 모드, 비활성화 |
|
보드 라이트 |
50 bps ~ 921.6 kbps |
|
데이터 비트 |
5, 6, 7, 8 |
|
멈추다 비트 |
1, 1.5, 2 |
|
둥가 |
아무도, 홀수, 공간, 마크 |
|
흐름 제어 |
없음, RTS/CTS, DTR/DSR, XON/XOFF |
|
격리 |
CN2650I 모델 : 2kV |
|
rs -485 데이터 방향 제어 |
Addc® (자동 데이터 방향 제어) |
|
당기다 높은/낮음 저항기 ~을 위한 rs-485 |
1 킬로 오, 150 킬로 오크 |
|
터미네이터 ~을 위한 rs-485 |
120 옴 |
|
콘솔 포트 |
rs -232 (txd, rxd, gnd), 8- 핀 rj45 (19200, n, 8, 1) |
연속물 신호
|
rs-232 |
TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND |
|
rs-422 |
TX+, TX-, RX+, RX-, GND |
|
rs -485-4w |
TX+, TX-, RX+, RX-, GND |
|
rs -485-2w |
데이터+, 데이터-, GND |
힘 매개 변수
|
아니요. ~의 힘 입력 |
-2 AC 모델 : 2 다른 모든 모델 : 1 |
|
입력 현재의 |
-HV 모델 : 200 MA @ 88 VDC 다른 모든 모델 : 130 ma @ 110 Vac |
|
입력 전압 |
-HV 모델 : 110 VDC (88 ~ 300 VDC) 다른 모든 모델 : 100 ~ 240 Vac, 50/60 Hz |
신뢰할 수 있음
|
오토매틱 재부팅 방아쇠 |
내장 된 wdt |
|
알리다 도구 |
내장 버저 및 RTC (실시간 시계) |
물리적 형질
|
주택 |
금속 |
|
설치 |
19- 인치 랙 장착 |
|
치수 (와 함께 귀) |
480 x 198 x 45.5 mm (18.9 x 7.80 x 1.77 in) |
|
치수 (없이 귀) |
440 x 198 x 45.5 mm (17.32 x 7.80 x 1.77 in) |
|
무게 |
cn 2610-8/cn 2650-8 : 2,410 g (5.31 lb) cn 2610-16/cn 2650-16 : 2,460 g (5.42 lb) CN 2610-8-2 ac/cn 2650-8-2 ac/cn 2650-8-2 ac-t : 2,560 g (5.64 lb) CN 2610-16-2 ac/cn 2650-16-2 ac/cn 2650-16-2 ac-t : 2,640 g (5.82 lb) CN2650i -8 : 3,907 g (8.61 lb) CN2650i -16 : 4,046 g (8.92 lb) CN2650i -8-2 AC : 4,284 g (9.44 lb) CN2650i -16-2 AC : 4,423 g (9.75 lb) CN2650i -8- HV-T : 3,848 g (8.48 lb) CN2650i -16- HV-T : 3,987 g (8.79 lb) |
환경 제한
|
운영 온도 |
표준 모델 : 0 ~ 55도 (32 ~ 131도 F) cn 2650-8-2 ac-t/cn 2650-16-2 ac-t : -40 ~ 75도 (-40 ~ 167도 f) cn2650i -8- hv-t/cn2650i -16- hv-t : {14}}}}}}}}} 185도 f) |
|
저장 온도 (패키지 포함) |
표준 모델 : 0 ~ 55도 (32 ~ 131도 F) cn 2650-8-2 ac-t/cn 2650-16-2 ac-t : -40 ~ 75도 (-40 ~ 167도 f) cn2650i -8- hv-t/cn2650i -16- hv-t : {14}}}}}}}}} 185도 f) |
|
주변 상대적인 습기 |
5 ~ 95% (비 콘센트) |
표준 그리고 인증
|
EMC |
CN2650I 모델 : EN 55032/35 다른 모든 모델 : EN 55032/24 |
|
에미 |
CISPR 32, FCC Part 15B 클래스 A |
|
EMS |
-HV 모델 : IEC 61000-4-2 ESD : 연락처 : 4 kV; 공기 : 8kV IEC 61000-4-3 RS : 80 MHz ~ 1GHz : 3 V/M IEC 61000-4-4 eft : 전원 : 4 kV; 신호 : 2kV IEC 61000-4-5 서지 : 전원 : 2 kV; 신호 : 1kV IEC 61000-4-6 CS : 150 kHz ~ 80 MHz : 3 v/m IEC 61000-4-8 pfmf
다른 모든 모델 : IEC 61000-4-2 ESD : 연락처 : 8 kV; 공기 : 15kV IEC 61000-4-3 rs : 80 MHz ~ 1GHz : 10 v/m IEC 61000-4-4 eft : 전원 : 4 kV; 신호 : 2kV IEC 61000-4-5 서지 : 전원 : 2.5 kV; 신호 : 1kV IEC 61000-4-6 CS : 150 kHz ~ 80 MHz : 3 v/m; 신호 : 3 v/m IEC 61000-4-8 pfmf IEC 61000-4-11 |
|
안전 |
CN2650i 모델 : ul 62368-1 다른 모든 모델 : ul 60950-1 |
|
진동 |
IEC 60068-2-6 |
|
자유 낙하 |
IEC 60068-2-32 |
선언
|
녹색 제품 |
Rohs, Crohs, Weee |
MTBF
|
시간 |
CN 2610-8 : 831,925 시간 CN 2610-16 : 639,332 시간 CN 2610-8-2 ac/cn 2650-8-2 ac : 773,268 시간 CN 2610-16-2 AC : 604,346 시간 CN 2650-8 : 657,123 시간 CN 2650-16 : 457,175 시간 CN 2650-16-2 AC : 442,699 시간 CN2650i -8 : 374,652 시간 CN2650i -8-2 ac : 370,752 시간 CN 2650-8-2 AC-T : 190,562 시간 CN2650i -16 : 248,847 시간 CN2650i -16-2 ac : 247,119 시간 CN 2650-16-2 AC-T : 115,887 시간 CN2650i -8- HV-T : 357,995 시간 CN2650i -16- HV-T : 241,404 시간 |
|
표준 |
Telcordia (Bellcore) 표준 TR/SR |
패키지 내용물
|
장치 |
1 x CN2600 시리즈 터미널 서버 |
|
설치 전부 |
1 X 랙 장착 키트 |
|
케이블 |
1 x rj 45- to-db9 콘솔 케이블 1 x 전원 코드, 해당 지역에 적합합니다 (CN2610/CN2650 모델) 2 x 전원 코드, 해당 지역에 적합합니다 (CN 2600-2 AC 모델) |
|
선적 서류 비치 |
1 x 빠른 설치 가이드 1 x 보증 카드 |
치수
 |
주문 정보
|
모델 이름 |
연속물 표준 |
아니요. 일련의 포트 |
연속물 커넥터 |
격리 |
아니요. ~의 힘 입력 |
힘 입력 |
운영 온도. |
|
CN 2610-8 |
rs -232 |
8 |
8- 핀 RJ45 |
– |
1 |
100-240 Vac |
0 ~ 55도 |
|
CN 2610-16 |
rs -232 |
16 |
8- 핀 RJ45 |
– |
1 |
100-240 Vac |
0 ~ 55도 |
|
CN 2610-8-2 ac |
rs -232 |
8 |
8- 핀 RJ45 |
– |
2 |
100-240 Vac |
0 ~ 55도 |
|
CN 2610-16-2 ac |
rs -232 |
16 |
8- 핀 RJ45 |
– |
2 |
100-240 Vac |
0 ~ 55도 |
|
CN 2650-8 |
rs -232/422/485 |
8 |
8- 핀 RJ45 |
– |
1 |
100-240 Vac |
0 ~ 55도 |
|
CN 2650-16 |
rs -232/422/485 |
16 |
8- 핀 RJ45 |
– |
1 |
100-240 Vac |
0 ~ 55도 |
|
CN 2650-8-2 ac |
rs -232/422/485 |
8 |
8- 핀 RJ45 |
– |
2 |
100-240 Vac |
0 ~ 55도 |
|
CN 2650-8-2 ac-t |
rs -232/422/485 |
8 |
8- 핀 RJ45 |
– |
2 |
100-240 Vac |
-40 ~ 75도 |
|
CN 2650-16-2 ac |
rs -232/422/485 |
16 |
8- 핀 RJ45 |
– |
2 |
100-240 Vac |
0 ~ 55도 |
|
CN 2650-16-2 ac-t |
rs -232/422/485 |
16 |
8- 핀 RJ45 |
– |
2 |
100-240 Vac |
-40 ~ 75도 |
|
CN2650i -8 |
rs -232/422/485 |
8 |
DB9 남성 |
2kV |
1 |
100-240 Vac |
0 ~ 55도 |
|
CN2650i -16 |
rs -232/422/485 |
16 |
DB9 남성 |
2kV |
1 |
100-240 Vac |
0 ~ 55도 |
|
CN2650i -8-2 ac |
rs -232/422/485 |
8 |
DB9 남성 |
2kV |
2 |
100-240 Vac |
0 ~ 55도 |
|
CN2650i -16-2 ac |
rs -232/422/485 |
16 |
DB9 남성 |
2kV |
2 |
100-240 Vac |
0 ~ 55도 |
|
CN2650i -8- HV-T |
rs -232/422/485 |
8 |
DB9 남성 |
2kV |
1 |
88-300 vdc |
-40 ~ 85도 |
|
CN2650i -16- HV-T |
rs -232/422/485 |
16 |
DB9 남성 |
2kV |
1 |
88-300 vdc |
-40 ~ 85도 |
부속품 (판매된 갈라져)
케이블
|
CBL-F9M 9-20 |
DB9 암에서 DB9 수컷 직렬 케이블, 20cm |
|
CBL-F9M 9-150 |
DB9 암에서 DB9 수컷 직렬 케이블, 1.5m |
|
cbl-rj45m 25-150 |
8- 핀 rj45에서 db25 수컷 직렬 케이블, 1.5m |
|
CBL-RJ45SF 25-150 |
8- 핀 rj45 ~ db25 Shielding이있는 여성 직렬 케이블, 1.5m |
|
cbl-rj45f 25-150 |
8- 핀 rj45 대 DB25 여성 직렬 케이블, 1.5 m |
|
cbl-rj45m 9-150 |
8- 핀 rj45에서 db9 수컷 직렬 케이블, 1.5m |
|
cbl-rj45sm 9-150 |
8- 핀 RJ45에서 DB9 수컷 직렬 케이블, 차폐, 1.5m |
|
CBL-RJ45SF 9-150 |
8- 핀 rj45 대 DB9 암시 직렬 케이블, 차폐, 1.5m |
|
cbl-rj45sm 25-150 |
8- 핀 RJ45에서 DB25 수컷 직렬 케이블, 차폐, 1.5m |
|
cbl-rj45f 9-150 |
8- 핀 rj45 대 DB9 암 직렬 케이블, 1.5m |
커넥터
|
미니 db9f-to-tb |
DB9 여성에서 터미널 블록 커넥터 |
힘 굴레
|
pwc-c13au -3 b -183 |
호주 (AU) 플러그가있는 전원 코드, 1.83m |
|
pwc-c13cn -3 b -183 |
중국 (CN) 플러그가있는 전원 코드, 1.83m |
|
pwc-c13eu -3 b -183 |
유럽 대륙 (EU) 플러그가있는 전원 코드, 1.83m |
|
pwc-c13jp -3 b -183 |
일본 (JP) 플러그가있는 전원 코드, 7A/125V, 1.83 m |
|
pwc-c13uk -3 b -183 |
영국 (영국) 플러그가있는 전원 코드, 1.83m |
|
pwc-c13us -3 b -183 |
미국 (미국) 플러그가있는 전원 코드, 1.83m |
랙 장착 키트
|
wk -45-01 |
랙 장착 키트, 2 개의 L 자형 플레이트, 8 개의 나사, 45 x 57 x 2.5 mm |
